Что нужно знать при выборе светодиодной ленты и как её подключить

Источник света, состоящий из гибкой монтажной основы (платы), на которую методом поверхностного монтажа установлены SMD светодиоды и ограничивающие их ток резисторы называется светодиодной лентой (СДЛ). На нижнюю сторону нанесен самоклеящийся слой упрощающий сборку.

Содержание:

Производители выпускают отдельные отрезки длиной 5 м, соединяемые между собой коннекторами.

Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопрос эксперту
Важно! Отрезок больше 30 м имеет значительное сопротивление для питающего тока – удаленным от драйвера отрезкам недостаточно напряжения, чтобы излучать яркий свет. Это важно учитывать, чтобы понимать, как функционирует светодиодная лента и что может влиять на ее работу.

Выпускают изделия разных цветов и оттенков. Степень защиты позволяет выбрать модель, способную работать в разных условиях – от сухих помещений до полного погружения в воду.

Разноцветные ленты
Существуют разные цвета светодиодной ленты

Сфера применения led ленты

Мощность светодиодных лент ограничивает применение в качестве основного освещения, а как декоративный элемент используется во многих областях:

  • Подсветка товаров в витринах.
  • Оформление выкладки на стеллажах.
  • Декор в оформлении помещений, подсветка шкафов и полок, натяжного и подвесного потолка, лестниц.
  • Дополнительное освещение для цветов и рассады в зимнее время.

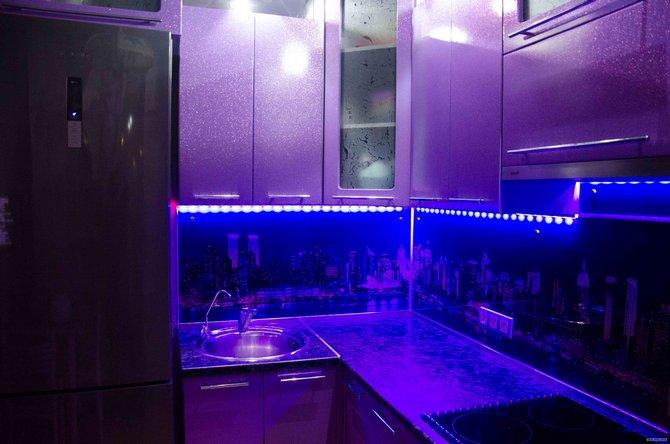

  • Локальное освещение кухонного рабочего места.
  • Декор саун можно устроить специальной лентой, выдерживающую высокую температуру.
  • Оформление аквариумов led лентой обеспечит неповторимый внешний вид и улучшает рост подводных растений.
  • Дневные ходовые огни, оформление интерьера и экстерьера придают автомобилю необычный внешний вид.
  • Подсветка комнаты при просмотре телевизора в темное время уменьшит нагрузку глаза.
  • Лента, размещенная в гараже, освещает пространство без теней, это хорошо при обслуживании авто.
  • Влагозащищенная лента «дюралайт» используется в декоративном освещении внешних пространств на улице.
  • Сверхяркие светодиоды в лентах позволяют применять изделия в основном освещении.

Для крепления на гипсокартон применяют алюминиевые профили.

Витрины освещены лентой
Светодиодная лента используется для подсветки витрин
к содержанию ↑

Как работает светодиодная лента

На гибкой монтажной плате светодиоды соединены последовательно по 3 штуки, силу рабочего тока через схему ограничивает резистор. Питание происходит от источника нужного напряжения.

Преимущества и недостатки

Led лента, имеет ряд преимуществ перед другими источниками света. Конструкция и используемые детали налагают ряд ограничений при применении.

Плюсы

Свойства, повышающие потребительские качества:

  • Легкий монтаж – изделия для установки в помещениях имеют клейкое основание для крепления на любых гладких поверхностях.
  • Низкое потребление электроэнергии.
  • Длительный срок службы.
  • Безопасность использования – изделия, питающиеся от 12 или 24 В, опасности не представляют, а СДЛ 220 В надежно защищена.
  • Простота получения отрезков необходимой длины.
  • Широкая цветовая гамма.

Минусы

Ограничивают использование светодиодной ленты:

  • Необходимость применения дополнительных источников питания – драйверов.
  • Недостаточно мощный световой поток не позволяет обустраивать основное освещение либо цена всего требуемого оборудования превышает традиционные источники света.


к содержанию ↑

Разновидности

Ассортимент выпускаемых производителями лент позволяет подобрать модель исходя из назначения и условий применения. Для правильного выбора следует ознакомиться с характеристиками выпускаемой продукции. Она может отличаться:

  • Напряжением питания и потребляемой мощностью.
  • Цветом свечения.
  • Испускаемым световым потоком.
  • Защитой от внешних условий.

Рассмотрим характеристики подробнее.

Маркировка

Подобрать необходимую ленту можно по полному описанию, ее добросовестный производитель качественной продукции приводит в маркировке.

Маркировка светодиодных лент
Таблица с маркировкой светодиодных лент

Существует несколько подходов и стандартов в обозначениях. Обязательно указывают:

  • Вид ленты.
  • Тип и размеры светодиодов.
  • Напряжение питания.
  • Цвет свечения.
  • Порядок установки светодиодов (рядность и плотность).
  • Количество светодиодов на 1 метре изделия.
  • Цвет подложки.

Плотность размещения светодиодов на ленте

Важный параметр ленты – плотность размещения светодиодов. Маркировка указывает количество элементов, размещенных на одном метре.

Малое количество светящихся точек не позволяет получать ровное свечение, оно разделено на отдельные источники света. Излучение 120 и 240 диодов придает ленте вид сплошного светящегося отрезка.

Светодиоды припаивают в один или несколько рядов, для их размещения существуют ленты шириной 8, 10, 12, 14,2 мм.

Схема размещения светодиодов
Примеры схем размещения диодов светодиодной ленты

Важно! Коннекторы должны соответствовать ширине ленты.

Ленты с маломощными SMD 3528 (3028) изготавливают с 30,60, 120 и 240 элементами.

Количество светодиодов SMD 5050 на ленте: 30, 60, 120.

Величина светоотдачи

Величина светоотдачи рассчитывается для отрезка равного одному метру. Измеряется она в люменах. Параметр напрямую зависит от типа светодиодов, установленных на ленте.

SMD 3528 излучают 5 лм, следовательно, лента с 30 элементами выдаст 150 лм/м, 60 – 300, 120 – 600, 240 – 1200.

SMD 5050 обеспечивает свечение в 12 лм. Таким образом, 30 элементов SMD 5050 – 360 лм/м, 60 – 720, 120 – 1440.

Приведенные данные могут служить примером – обзор и сравнение всех параметров, для разных светодиодов приведем таблицу.

Характеристики светодиодных лент
Таблица с полной характеристикой светодиодов

Светоотдача ламп накаливания равняется для лампы 25 Вт – 250 лм, 40 Вт – 450, 60 – 800, 75 – 1100.

Применив сравнительные характеристики, выбирают длину участка.

Напряжение питания и мощность

Для удобства использования в различных условиях выпускаются разновидности СДЛ с напряжением питания:

  • Постоянным 12, 24, 36 В.
  • Переменным 220 В.

Подбор необходимого устройства осуществляют исходя из условий эксплуатации.

Лента 220 В удобна своим подключением – для нее не требуется применять блоки питания, изделие напрямую включается в бытовую сеть. Есть у нее и ограничения:

  • Цвет свечения нельзя изменить.
  • Расстояние реза кратно 50 сантиметрам.
  • Редко встречаются модели с возможностью диммирования (регулировка яркости свечения).
  • Применение напряжения 220В ограничивает возможности установки ввиду своей опасности для здоровья.

12-вольтное питание используют в случаях небольших (коротких) отрезков. Такую линию не соединяют в длинные линии по причине потери напряжения.

Питание 24 В безопасно для пользователя, присутствует возможность соединения нескольких отрезков в одно изделие.

Блоки питания и ленты 36 В реже встречаются в продаже, они дороже. При необходимости освещения больших по площади помещений экономия достигается за счет меньшего количества проводов питания.

Мощность отрезков линии указывается для отрезков длиной 1 м. Зависит она от типа примененных для изготовления SMD светодиодов (3528, 5050…).

Распространены ленты с SMD3528 и аналогичными 4,8, 9,6 и 19,2 Вт.

Изделия с SMD 5050 потребляют 7,2, 14,4, 28 Ватт.

Степень защиты

Большинство производителей находятся за пределами России, поэтому следует ориентироваться на иностранные стандарты класса защиты. Основной стандарт Internationale Protection или Ingress Protection, кратко обозначается в маркировке «IP». Далее, следуют две цифры.

Первая обозначает защищенность от механического повреждения и пыли. По мере улучшения от этого показателя увеличивается цифра в маркировке:
  • «0» – защита от механических повреждений отсутствует.
  • «1» – изделие защищено от воздействия предметов больше 5 см.
  • «6» – предусматривает полную защиту от пыли.

Вторая цифра показывает защищенность от воздействия влаги:

  • «0» – нет защиты.
  • «8» – защита от погружения в воду на глубину более 1м.

Полные данные представлены в сводной таблице.

Защита IP
Степени защиты IP светодиодной ленты

Приводим расшифровки распространенных изделий по степени защиты:

  • IP20, не имеет защиты от влаги. Применяется в оформлении сухих помещений, витрин, рекламы в интерьерах. Требует бережного отношения и предотвращения попадания предметов на монтажную плату.
  • IP 65, защищена от попадания струй воды. Применяют в наружной рекламе, салоне автомобиля, ванных комнатах. Нет защиты от агрессивных жидкостей.
  • IP68, возможно использование на глубине выше 1м, применяется для наружной рекламы, подсветки бассейнов и автомобилей, возможна установка в сауне.

Цвет свечения

Свечение и его оттенок, как и все другие характеристики указаны в маркировке лент.

Важно! Действительный оттенок можно узнать только у работающей ленты, в остальном полагаются на обозначенный параметр. Также оттенок свечения может изменяться в небольших пределах при перемене силы тока, протекающего через диоды.

Цвета бывают: теплый и холодный белый, дневной свет, красный, синий, зеленый, желтый, голубой. Встречаются другие цвета. Выпускают ленту для подсветки аквариумов, которая благотворно влияет на рост подводных растений. Изделия с комбинацией синих и красных светодиодов способствуют бурному росту растений.

Универсальной является лента RGB. Комбинация синего, красного и зеленого цвета позволяют получить всевозможные оттенки любых цветов, которые выбираются с помощью пульта.

к содержанию ↑

Как подключить светодиодную ленту к электросети

В интернете встречается множество самодельных схем для подключения ленты 12 и 24 В непосредственно в сеть 220 В.

Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопрос эксперту
Важно! Настоятельно не рекомендуется изготавливать самодельные схемы с гасящим конденсатором. Пробой или короткое замыкание электронных элементов приводит к пожарам или поражению пользователей током.

В сеть 200 В включаются только предназначенные для этого изделия.

Ленты 12, 24 и 36 В подключаются к блокам питания – драйверам, которые обеспечивают «правильное» выходное напряжение и ограничивают ток.

Соединения СДЛ и проводов, идущих к драйверу (плюс и минус), производят с помощью коннекторов или пайки.

Несколько участков подключают параллельно. Многоцветная лента RGB подключается через контроллер, как на изображениях ниже.

Параллельное подключение
Параллельное подключение светодиодной ленты
Контроллер светодиодной ленты
Схема работы контроллера

Расчет длины

Правильный выбор и обеспечение долговечной работы блока питания производят из результатов расчета необходимой мощности. Для этого суммируют показатели потребляемой мощности на один метр используемых источников света.

Максимальный коэффициент получают при соответствии мощности драйвера и потребителей.

Длительный срок службы блока питания достигается в случае, если имеется запас по мощности в пределах 15–20%. Он также понадобится при подключении дополнительных отрезков.
