Как поменять лампу ближнего света на Газели Бизнес и Next

Замена лампочек в фарах любого автомобиля — не настолько сложное дело, чтобы обращаться за помощью на станцию техобслуживания. Сегодня мы убедимся в этом, произведя замену лампы ближнего света автомобиля ГАЗель «Бизнес» и «Next» .

Какие лампы ближнего света установлены на ГАЗелях «Next» и «Бизнес»

Семейство ГАЗель «Бизнес» (ГАЗ 3302) начало свою жизнь в 2010 году, а ГАЗель «Next» — в 2013 году. И если первая модификация, в общем, походила на свой прототип, то вторая была доработана довольно серьезно – от классической ГАЗели остались лишь рама и задний мост.

ГАЗ «Бизнес» и «Next»
ГАЗ «Бизнес» (слева) и ГАЗ «Next»

Коснулись изменения и световых приборов. Причем фары не только поменяли свой внешний вид, но и изменились конструктивно.

блок-фары «Бизнес» и «Next»
Внешний вид блок-фар семейства «Бизнес» (слева) и «Next»

На фото хорошо видно, что у «Бизнеса» два световых модуля головного света. Здесь за дальний и ближний свет отвечают два раздельных прибора – H1 и H7 соответственно.

Лампы ближнего и дальнего света ГАЗели «Бизнес»

Лампы ближнего (слева) и дальнего света ГАЗели «Бизнес»

У «Next» же световой модуль только один, и в нем установлена двуспиральная лампочка H4, отвечающая и за дальний, и за ближний свет.

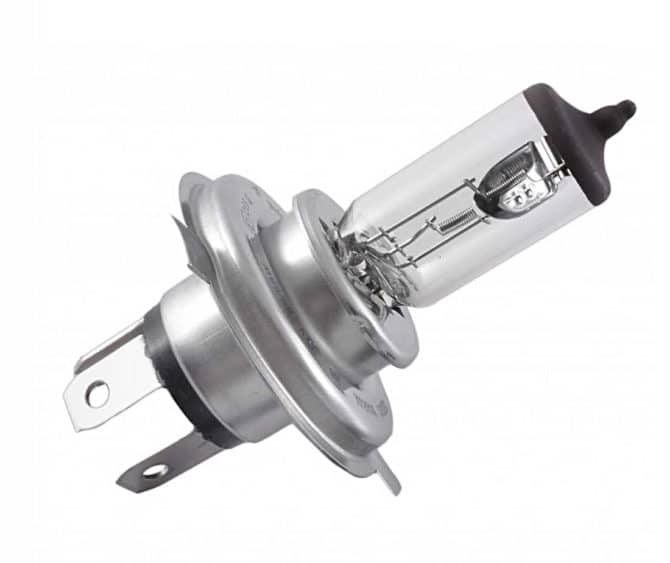

Лампа для ГАЗ
Лампа для ГАЗ «Next»

Рейтинг качественных лампочек головного света

Существует довольно большое количество производителей автомобильных источников света, которые, в свою очередь, выпускают приборы самых различных характеристик, качества и стоимости. Кому отдать предпочтение? К сожалению, четкого рецепта тут нет – все будет зависеть от предпочтений водителя и, конечно, от состояния финансов. В таблицы ниже я свел продукцию тех брендов, которая, на мой взгляд, заслуживает особого внимания.

Лучшие лампочки для ГАЗ «Next»

  • назначение – головное освещение (дальний и ближний);
  • цоколь – Н4;
  • тип – галогенные.
Модель
Страна-производитель
Создаваемый светопоток, лм
Особенности
Гарантийный срок службы, ч
Philips X-treme Vision;Польша1600+15% и 1000+15%белый спектр, повышенная светоотдача, высокая стоимость, невысокий срок службы450
Philips LongLife EcoVisionГермания, Польша1600 и 1000повышенное время наработки на отказ, устойчивость к вибрациям3000
Bosch Pure lightГермания, Польша1600 и 1000характеристики, максимально приближенные к штатным, умеренная цена700
Osram Original LineГермания1600 и 1000хорошее соотношение цена/качество500

Лучшие лампочки для ГАЗ «Бизнес»

  • назначение – ближнее освещение;
  • цоколь – Н7;
  • тип – галогенные.
Модель
Страна-производитель
Создаваемый светопоток, лм
Особенности
Гарантийный срок службы, ч
Philips X-treme VisionПольша1500+15%повышенная яркость, высокая стоимость, невысокий срок службы450
Philips LongLife EcoVisionПольша1500повышенный срок службы, относительно невысокая цена1500
Bosch Pure lightГермания, Польша1500характеристики приближены к штатным лампам600
Osram Original LineГермания1500+10%повышенная яркость, невысокая стоимость550

К отдельной категории можно отнести светодиодные лампы. Производителей таких приборов не так уж много, поскольку технология изготовления LED-ламп для автомобилей еще не полностью отлажена, довольно дорогостоящая и трудоемкая. Поэтому на рынке много «неправильной» продукции, которая не подходит для создания качественного света и правильной светотеневой границы.

Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопрос эксперту
В качестве примера можно привести российскую компанию Dled, выпускающую довольно качественную и относительно недорогую полупроводниковую продукцию, включающую автомобильные лампочки.

 Светодиодная лампа Dled

Светодиодная лампа компании Dled к содержанию ↑

Процесс замены на ГАЗ 3302 «Бизнес»

А теперь разберемся, как поменять лампу ближнего света на ГАЗ 3302. Все операции, представленные на фото, будем производить на снятой фаре, поскольку к стоящей на штатном месте камерой не подобраться.

Прежде всего необходимо снять защитную крышку, закрывающую лампы дальнего и ближнего света – на ГАЗели «Бизнес» эта крышка одна. Для этого отжимаем пружинный фиксатор, который я пометил стрелкой, вниз.

Фиксатор
Фиксатор защитной крышки

Под крышкой находятся два светообразующих модуля, в которые установлены лампочки. За ближний отвечает та, что расположена ближе к борту автомобиля. Я пометил ее стрелкой. Прибор имеет два контакта, на которые надеты клеммы питания.

Лампа ближнего света
Лампа ближнего света имеет два контакта, а дальнего — 1

Снимаем контакты с лампы и отжимаем пружинный фиксатор, который удерживает прибор на месте за юбку цоколя.

Важно! Прежде чем браться за замену, необходимо отключить от аккумуляторной батареи любую из клемм, поскольку клеммы питания ламп на ГАЗели оголенные. При случайном касании ими кузова может произойти короткое замыкание со всеми вытекающими последствиями (оплавление изоляции, перегорание предохранителей и т. д.).

Извлекаем из посадочного места сгоревший прибор. Надеваем чистые перчатки и устанавливаем на место сгоревшего новый. Если перчаток нет, то новую лампочку держим только за цоколь и не касаемся стеклянного  баллона! Установленную лампочку фиксируем пружинной скобой.

Подключаем клеммы питания на место и закрываем люк защитной крышкой, не забыв его зафиксировать пружинной планкой.

к содержанию ↑

Как поменять лампу в фаре Газель «Некст»

Замена лампочки ближнего света в ГАЗели «Некст» несколько отличается, поскольку и за дальний, и за ближний свет отвечает один источник света, закрытый резиновым пыльником. Снимается пыльник довольно легко – достаточно потянуть за специально предназначенные для этого лепестки.

пыльника люка света
Снятие пыльника с люка дальнего/ближнего света

Под пыльником лампа, с надетой на нее трехконтактной колодкой питания. Снимаем колодку, просто потянув на себя.

колодка питания
Снятие колодки питания

Лампочка ближнего и дальнего света фиксируется пружинной скобой, отжимаем и откидываем ее, освобождая источник света.

пружинный фиксатор
Снятие пружинного фиксатора
лампочка
Установка новой лампочки ближнего и дальнего света

Извлекаем сгоревший прибор и, надев чистые перчатки, устанавливаем на его место новый.

Надеваем на цоколь лампочки колодку питания, устанавливаем на место резиновый пыльник.

Важно! Если ты коснулся баллона лампы голыми руками или замарал ее каким-либо другим образом, протри стекло чистой салфеткой, смоченной в спирте.

к содержанию ↑

Нюансы модификаций и схема предохранителей

Неисправность освещения может быть вызвана не только перегоревшими лампочками. Второй по частоте причиной может стать сгоревший предохранитель. Для того чтобы его проверить и при необходимости заменить, нужно найти монтажный блок. В обеих модификациях ГАЗелей таких блоков 2: один расположен в салоне, второй — в моторном отсеке.

У модификации «Бизнес» внутрисалонный блок находится слева от водителя и закрыт защитной крышкой.

предохранители в модификации «Бизнес»
Месторасположение блока предохранителей в модификации «Бизнес»

За ближний свет левой и правой фары отвечают предохранители F2 и F3 соответственно.

предохранители ГАЗ 3302
Нумерация реле и предохранителей в ГАЗ 3302

В модификации «Next» предохранители, отвечающие за ближний свет, расположены на монтажном блоке. Находится он в моторном отсеке и закрыт защитной крышкой.

подкапотный монтажный блок модификации «Next»
Местоположение подкапотного монтажного блока и нумерация предохранителей на модификации «Next»

Здесь за левую и правую фары ближнего света отвечают предохранители F9 и F10 соответственно.

Вот мы и разобрались с заменой лампочек ближнего света в автомобилях ГАЗель последних модификаций. Теперь ты сможешь провести этот несложный ремонт самостоятельно.
