Как поменять лампы в фарах на Ford Focus 3

Сгоревшая лампа в световых приборах автомобиля – проблема, требующая похода в СТО? Вовсе нет. В этой статье мы поговорим о самостоятельной замене лампы ближнего и дальнего света в Форд Фокус 3, а также выясним, где находятся и как меняются лампы габаритов.

Содержание:

Какие лампы стоят в фарах

Третье поколение автомобилей Форд Фокус получило свою жизнь в 2010 году, прошло рестайлинг в 2014, а выпуск автомобиля этого поколения был прекращен в 2015 году.

Форд Фокус 3
Внешний вид автомобиля Форд Фокус 3

Какие же лампочки головного освещения и габаритов в нем стоят? В зависимости от модификации производитель устанавливал на Форд Фокус 3 либо обычные фары с отражателями, либо линзованные (биксенон с электромагнитной шторкой). Лампы в них, естественно, разные. Итак, лампы, устанавливаемые на Форд Фокус 3 в обычные фары с отражателем:

Дальний – галогенная лампа с цоколем H1 мощностью 55 Вт. Она имеет один питающий контакт (вторым является цоколь) и выглядит примерно так:

Лампа дальнего света Форд Фокус 3

Лампа дальнего света Форд Фокус 3

Ближний – галогенная лампочка с цоколем H7 мощностью 55 Вт. Она немного больше предыдущей и имеет два контакта для подключения.

Лампочка H7 на Форд Фокус 3

Лампочка ближнего света с цоколем H7 на Форд Фокус 3

Габаритные огни – обычный прибор накаливания мощностью 5 Вт типа W5W. Кстати, такой же используется для освещения номерного знака, вещевого ящика и багажника.

 Лампа габарита Форд Фокус 3

Лампочка габарита Форд Фокус 3

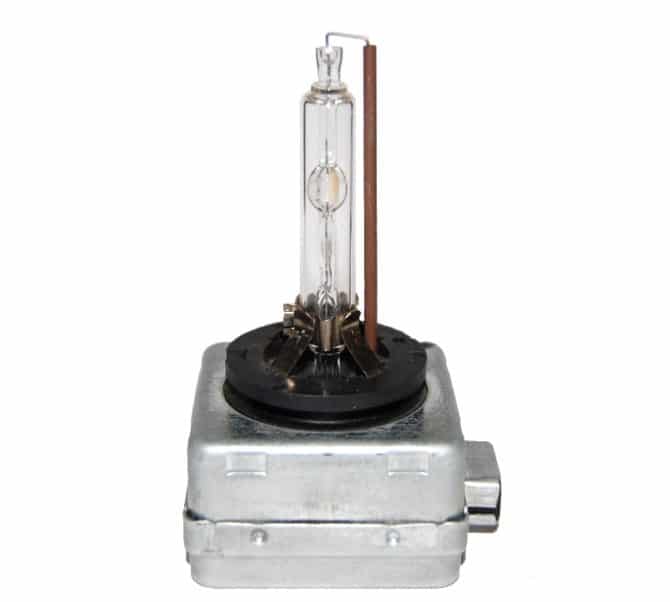

В биксеноновых фарах с установленными линзами работают ксеноновые источники света. Тут нам понадобятся приборы типа D3S, отвечающие и за дальний, и за ближний свет одновременно.

Ксенон D3S для Форд Фокус 3
Ксеноновый источник света D3S с блоком розжига для линзовых фар Форд Фокус 3
к содержанию ↑

Какие лучше купить

В магазинах довольно богатый выбор автоламп для Форд Фокус 3 самых разных характеристик и производителей, каким отдать предпочтение? Ниже я приведу небольшой список лампочек головного света с их основными особенностями. Выбор же конкретных источников света, естественно, остается за тобой.

Дальний свет ТОП-3 ламп H1

Эти автолампы автор теста оценивал по качеству освещения дорожного полотна. Тест проводился на автомобиле ВАЗ с фарой «Киржач». Рейтинг ламп:

  • место №1: OSRAM NIGHT BREAKER +110%;
  • место №2 PHILIPS X-tremeVision (+100%);
  • место №3: OSRAM NIGHT BREAKER PLUS 90%.

Топ ламп H7 для Ближнего света:

  • Philips X-treme Vision+100%. Самый, пожалуй, яркий источник света среди галогенных приборов. По заявлению производителя, световой поток такой автолампы вдвое выше, чем у стандартной Форд Фокус 3.
  • Philips Diamond Vision. Яркость этих устройств повышена на 20%, а стоимость по сравнению с предыдущими довольно демократичная.
  • Bosch Blue Vision Ultra. Колба у этих приборов синяя, потому они дают голубоватый свет, напоминающий свет от ксенонового источника.
  • Bosch 90-Plus. Прибор с повышенной на 90% светоотдачей и со средним сроком службы. Относительно недорогие и довольно популярные у автомобилистов.

Комбинированная (ксенон D3S)

Ниже я приведу небольшую табличку, отражающую создаваемую освещенность и цветовую температуру различных приборов для Форд Фокус 3.

Таблица рейтинга ксеноновых автоламп по производимой освещенности

Прибор
Создаваемая освещенность, лк
Цветовая температура, К
Osram Cool Blue Boost56 2007 000
Osram Night Breaker Laser Next Gen50 9004 350
Osram Night Breaker Unlimited47 5004 350
Osram Cool Blue Intense43 7006 000
Neolux42 1004 100
Philips Vision36 1004 600
Philips X-treme Vision Gen235 2004 800
Osram Ultra Life24 9004 350
Osram Original34 1004 200
к содержанию ↑

Как поменять лампочку

А теперь пора приступать к работе. Для этого нам понадобятся мощная плоская отвертка или ключ Torx 30 и чистые перчатки. Замену начнем с демонтажа фары Форд Фокус. Крепится она при помощи двух винтов с универсальным шлицем. Отворачиваем их, освобождая блок-фару.

блок-фара Форд Фокус 3
Демонтаж винтов блок-фары Форд Фокус 3

Теперь покачиваем фонарь и снимаем его со штатного места.

фонарь Форд Фокуса
Снятие фонаря с Форд Фокус

Можно переходить непосредственно к вопросу, как заменить лампочки.

Ближний свет

На задней части фонаря видим два круглых лючка, закрытых резиновыми пыльниками. Нам нужен тот, что находится ближе к борту автомобиля. Я пометил его стрелкой.

Люки автоламп Форд Фокус 3
Люки автоламп дальнего и ближнего света Форд Фокус 3
пыльник
Снятия пыльника с фонаря Форд Фокус 3

Беремся за лепесток и снимаем пыльник.

В люке мы видим двухконтактную колодку, надетую на лампочку ближнего света. Снимаем ее выдергиванием с покачиванием, предварительно нажав на плоский язычок фиксатора (нажимать вверх, по направлению стрелки).

колодка питания
Снятие колодки питания

Перед нами лампочка, которую можно просто вытащить из гнезда (она прижималась колодкой).

лампочка
Снятие лампочки

Надеваем перчатки и на место сгоревшего устанавливаем новый прибор. Если перчаток нет, то держим автолампу только за цоколь, не прикасаясь к стеклянной колбе. Устанавливаем на место колодку питания, проследив за тем, чтобы ее фиксатор защелкнулся, надежно зафиксировав лампочку. Осталось надеть на люк резиновый пыльник и установить фару на место, закрепив ее двумя винтами.

Важно! Фонарь на Форд Фокус 3 имеет специальный фиксатор, который при установке должен попасть в свое гнездо, расположенное на кузове. Я отметил их стрелками.

крепление фары Форд Фокус 3
Нижнее крепление фары на Форд Фокус 3

Дальний свет

Будем считать, что фара у нас уже демонтирована (см. выше), и мы наблюдаем два лючка, закрытых пыльниками. Автолампа дальнего света находится в том, что ближе к центральной оси автомобиля. Я пометил его стрелкой.

Люк модуля дальнего света
Люк модуля дальнего света (правая фара Форд Фокус 3)

Снимаем пыльник, потянув его за лепесток.

Снятие пыльника
Снятие пыльника с фары Форд Фокус 3

Перед нами колодка, конструктивно похожая на ту, что стоит на лампе ближнего света. Нажимаем на фиксатор и снимаем ее.

колодка питания
Снятие колодки питания

Видим автолампу дальнего света, которую можно свободно вытащить из гнезда (она прижималась колодкой питания). Вынимаем сгоревшую и на ее место устанавливаем новую, предварительно надев чистые хлопчатобумажные перчатки. Сажаем колодку питания на цоколь прибора, проследив, чтобы защелкнулся фиксатор. Закрываем люк пыльником и устанавливаем фару на место, закрепив ее двумя винтами.

Важно! Устанавливая фонарь на место, проследи, чтобы его нижнее крепление попало в паз на кузове (см. раздел «Ближний свет»).

Габариты

Для того чтобы заменить габаритные лампочки в Форд Фокус 3, нужно снять фару (см. выше). Теперь находим небольшой лючок овальной формы, закрытый резиновым пыльником. Он находится в верхней части фонаря справа для правой фары и слева для левой. Снимаем пыльник.

пыльника люка габаритных огней
Снятие пыльника с люка габаритных огней фары Форд Фокус 3

Засовываем два пальца в люк и нащупываем патрон габаритки. Теперь пытаемся изловчиться и повернуть патрон против часовой стрелки на 45 градусов, чтобы отщелкнулись фиксаторы. Сделать в овальном микроскопическом люке такую операцию непросто, это надо уметь. Но если получилось, то патрон вместе с лампочкой можно вынуть.

автолампа габаритного огня
Снятая автолампа габаритного огня

Снимаем сгоревший прибор (просто выдергиваем), на его место вставляем новый. Поскольку источник света негалогенный, перчатками можно не пользоваться – достаточно относительно чистых рук.

Вставляем патрон на свое место и снова демонстрируем ловкость рук – поворачиваем его на 45 градусов, но уже по часовой стрелке. Надеваем на люк пыльник и устанавливаем фару на место, проследив за тем, чтобы нижний фиксатор на фонаре попал в паз на кузове Форд Фокус (см. выше).

Ксеноновый головной свет

Как я указывал выше, на Форд Фокус 3 может устанавливаться линзованный фонарь, использующий ксеноновую лампу, отвечающую и за дальний, и за ближний свет одновременно. Осталось поменять и ее.

В блок-фаре этой модификации три круглых люка примерно одинакового размера. Все они закрыты резиновыми пыльниками. Ксеноновая лампа дальнего/ближнего света расположена в том, что ближе к центральной оси Форд Фокус 3.

люк для ксеноновой лампы
Люк ксеноновой лампы дальнего/ближнего света указан стрелкой

Снимаем с него пыльник, потянув за резиновый лепесток.

Снятие пыльника
Снятие пыльника

Заглядываем в люк и видим блок розжига, надетый на цоколь ксенонки.

блок розжига
В люке хорошо виден блок розжига

Снимаем его с цоколя лампы, саму лампу освобождаем, отщелкнув пружинный фиксатор, вынимаем из гнезда и, надев х/б перчатки, меняем на новую. Фиксируем прибор пружинной скобой, надеваем на его цоколь блок розжига. Осталось вернуть на место пыльник и поставить фонарь на место.

Вот, пожалуй, и все о замене лампочек в блок-фаре Ford Focus 3. Как видишь, совсем необязательно ехать на СТО, теряя время и деньги из-за такой ерунды. Ведь все можно сделать своими руками.
