Технические характеристики светодиодов SMD 3528 и светодиодных лент

Сверхъяркие светодиоды становятся все популярней и на сегодняшний день широко применяются как для освещения, так и в качестве декоративной подсветки, постепенно вытесняя источники света других типов. В этой статье мы поговорим об СМД светодиодах серии 3528, познакомимся с их характеристиками и сферой применения.

Технические характеристики

Корпус полупроводников изготавливается из пластика, стойкого к тепловому воздействию, а кристалл – из нитридов галлия или индия. Приборы этой серии могут оснащаться кристаллами с белым, красным, зеленым, синим, реже с желтым цветами свечения. Для защиты от внешнего воздействия кристалл залит прозрачным компаундом. Нередко в компаунд добавляется люминофор.

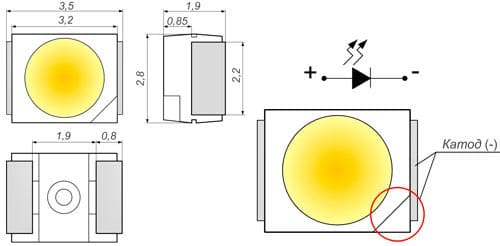

Корпус прибора имеет размеры 3.5 х 2.8 мм (отсюда и наименование). Остальные габариты smd 3528 приведены на рисунке ниже.

Внутренняя схема источника света довольно проста – кристалл подключен к двум монтажным площадкам, расположенным на корпусе, которые одновременно являются радиаторами охлаждения.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Один угол корпуса диода слегка срезан – это ключ, обозначающий вывод катода. Подключать прибор к источнику питания необходимо, строго соблюдая полярность. В противном случае он будет выведен из строя.

Электрические характеристики SMD 3528, в частности рабочее напряжение и создаваемый световой поток, зависят от материала, из которого изготовлен кристалл, и цвета свечения. Обратимся к datasheet и для начала рассмотрим общие электрические характеристики сверхъярких светодиодов SMD 3528.

 Основные максимально допустимые параметры SMD 3528:

1. Мощность рассеяния кристаллом, мВт – 150.
2. Прямой ток, мА – 50.
3. Импульсный (не более 0.1 мс) ток, мА – 200.
4. Обратное напряжение, В – 5.
5. Температура эксплуатации, °С – -40…+90.
6. Температура пайки:
   • феном – 240 °С/10 сек;
   • паяльником – 350 °С/10 сек.

А теперь взглянем на характеристики светодиодов различного цвета свечения.

Основные характеристики для красных

Основные характеристики для желтых

Основные характеристики для зеленых

Основные характеристики для синих

Чем 3528 отличается от 5050, 2835 и других светодиодов?

Светодиод 3528 был разработан довольно давно и на сегодняшний день считается слегка устаревшим. В чем его отличие от более «молодых» собратьев? Для начала сравним его с SMD 2835, имеющим те же размеры – 3.5 х 28 мм.

Несмотря на одинаковые размеры отличить их несложно. Во-первых, у 2835 больше светоизлучающая поверхность, а значит, и больший угол рассеяния. Во-вторых, у него больше контактные площадки, а это обеспечивает лучший теплоотвод и позволяет установить кристалл большей мощности и повышенной яркости, чем производители и воспользовались. Типовая мощность  3528 составляет 0.06-0.08 Вт, тогда как у 2835 этот показатель примерно в 3 раза выше. Так же разнятся и создаваемые ими световые потоки.

Полезно! Если SMD 3528 годятся в основном лишь для подсветки, то 2835 можно использовать и для создания полноценных осветительных приборов.

Что касается серии 5050, то тут отличия более существенны. Во-первых, 5050 имеет несколько большие размеры – 5.0 х 5.0 мм. Но, главное, в одном корпусе производители установили три кристалла разного цвета свечения – красный, зеленый и синий. Именно поэтому такие светодиоды нередко называют RGB (не путать с RGB лентой!).

Во-первых, это существенно повышает светоотдачу, а, во-вторых, регулируя яркость свечения кристаллов, можно получить практически любой цвет, включая белый. Таким образом, при помощи серии 5050 можно не только организовать полноценное освещение любой цветовой температуры, но и использовать приборы для декоративной, в том числе динамичной, подсветки, меняя яркость свечения кристаллов вручную или при помощи специальных контроллеров.

Но не все светодиоды 5050 RGB, есть и белые светодиоды, в этом случае устанавливаются 3 кристалла белого цвета.

Сфера применения

Итак, мы выяснили, что led smd 3528 не особо блещут своими характеристиками в сравнении с более современными разработками. Тем не менее эти недорогие и компактные источники света очень широко используются и по сей день. Их можно встретить:

• в маломощных светильниках для освещения рабочего места;
• в автомобильных лампах габаритных огней, указателей поворотов, освещения салона и т. п.;
• в лампах для точечной локальной подсветки, в том числе и на 230 В;
• в устройствах декоративной подсветки интерьера;
• в декоративной подсветке витрин;
• в ландшафтном дизайне.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Говоря о декоративной подсветке и ландшафтном дизайне, необходимо отметить, что для этих целей, как правило, используются светодиодные ленты. Последние бывают как монохромные, так и RGB, а не отдельные светоизлучающие диоды. О них мы и поговорим в следующем разделе.

Светодиодные ленты SMD 3528 — характеристики и виды

Конструктивно любая светодиодная лента (СЛ) представляет собой гибкую пластиковую основу с токопроводящими дорожками, на которые установлены светодиоды того или иного типа с токоограничивающими резисторами.

На фото хорошо видно, что лента разделена на группы по 3 светодиода и по одному токоограничивающему резистору – общему для всей группы. Каждая группа рассчитана на питание 12 В, и все они соединены параллельно, образуя длинную ленту.

При необходимости укоротить ленту до нужной длины мы просто отрезаем нужное количество групп (место разреза отмечено пикрограммками ножниц) и подключаем отрезок все к тем же 12 В, соблюдая полярность. Поскольку лента на фото изображена монохромной (неважно, какого цвета), то она имеет всего два пятачка для подачи напряжения: подали – все светодиоды загорелись.

Если у нас лента 3528 RGB, то пятачков будет 4: один общий, трое остальных отвечают за группу светодиодов своего цвета. Сами же диоды расположены поочередно: красный, синий, зеленый, красный, синий и т. д. Подавая на соответствующий пятачок напряжение, мы можем заставить светиться только светодиоды конкретного цвета.

В зависимости от необходимой удельной мощности плотность расположения диодов на одном метре может различаться. Наиболее популярная плотность для серии SMD 3528 – 240, 120 или 60 светодиодов на метр.

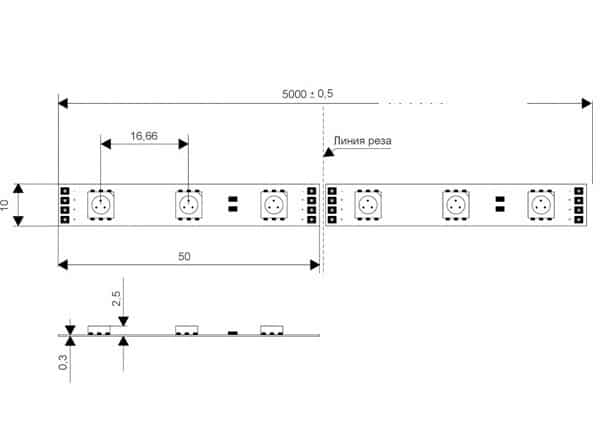

Расположение светодиодов на лентах SMD3528 240, 120 и 60 led

Вполне очевидно, что создаваемый одним метром ленты первого типа световой поток будет вдвое выше светового потока второй и вчетверо выше третьей. Это необходимо учитывать при выборе ленты, перед покупкой прочитав сопроводительную документацию. Ориентироваться в выборе можно как на создаваемый одним метром ленты световой поток, так и на потребляемую метром мощность.

Полезно! Мощность (яркость) метрового отрезка ленты можно определить, просто умножив нужную характеристику одного светодиода на их количество в метре. А о характеристиках отдельных светоизлучающих диодов 3528 мы говорили довольно подробно.

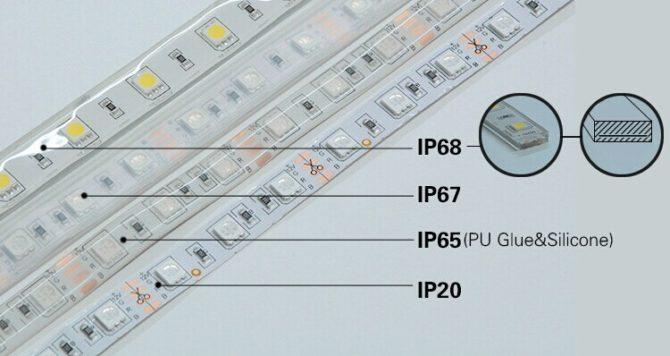

Степень защиты

И последняя, очень важная характеристика любой светодиодной ленты – степень ее защиты от окружающей среды.

Наиболее распространенная и бюджетная будет иметь класс IP20 (защита от проникновения предметов размерами больше 12 мм). То есть она практически не защищена ни от пыли, ни от влаги. Припаяли детальки, да так все и оставили. Вполне очевидно, что эту ленту можно использовать только в закрытых сухих помещениях или встраивать в корпус с нужным классом защиты. Отличить ее от защищенных вариантов несложно даже визуально.

Если мы собираемся организовывать подсветку, скажем, в гараже или в ванной, то придется выбрать влагозащищенную ленту, покрытую силиконом с IP65 (полная защита от пыли и струй воды с любого направления.) Подойдет она и для ландшафтной подсветки, так как может работать под дождем.

Ну и, наконец, если лента у нас будет работать в воде, скажем, подсвечивать бассейн, то должна быть в силиконовом рукаве или полностью влита в силикон. Степень защиты таких лент – IP67 (кратковременное погружение в воду на глубину 1 м) или IP68 (постоянное погружение) в зависимости от материалов и исполнения.

Об отличиях нашей ленты от SMD 5050 и лент других типов говорить смысла нет – они те же, что и у светодиодов конкретного типа. А этот вопрос мы уже разобрали.

На этом беседу о светодиодах SMD 3528 и светодиодной ленте, собранной на базе этих полупроводников, можно закончить. Теперь мы знаем их характеристики и всегда сможем выбрать подходящие для наших целей.
